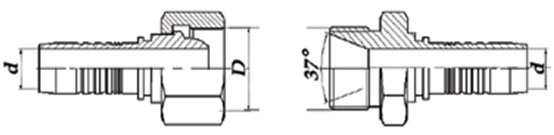

Фитинг DK (российский стандарт ГОСТ 42705-81) имеет метрическую цилиндрическую резьбу от 12х1,5 до 52х2 с углом сопряжения 37° (сфера). Уплотнение обеспечивается по сфере фитинга и конусу ответной части. Исполняются в трёх вариантах угла изгиба - прямой 0°, угловой 45°, угловой 90°
|
|||||
|
Внутренний диаметр рукава мм. (дюйм) |
Размер резьбы фитинга (мм.) |
Наименование для заказа | |||
 |
 |
 |
 |
||
| 6 (1/4) | 12x1,5 | DK(ш) 12х1,5 d=6 | DK(г) 12х1,5 d=6 | DK(г) 12х1,5 (45) d=6 | DK(г) 12х1,5 (90) d=6 |
| 6 (1/4) | 14x1,5 | DK(ш) 14х1,5 d=6 | DK(г) 14х1,5 d=6 | DK(г) 14х1,5 (45) d=6 | DK(г) 14х1,5 (90) d=6 |
| 6 (1/4) | 16x1,5 | DK(ш) 16х1,5 d=6 | DK(г) 16х1,5 d=6 | DK(г) 16х1,5 (45) d=6 | DK(г) 16х1,5 (90) d=6 |
| 8(5/16) | 16x1,5 | DK(ш) 16х1,5 d=8 | DK(г) 16х1,5 d=8 | DK(г) 16х1,5 (45) d=8 | DK(г) 16х1,5 (90) d=8 |
| 8(5/16) | 18x1,5 | DK(ш) 18х1,5 d=8 | DK(г) 18х1,5 d=8 | DK(г) 18х1,5 (45) d=8 | DK(г) 18х1,5 (90) d=8 |
| 10(3/8) | 18x1,5 | DK(ш) 18х1,5 d=10 | DK(г) 18х1,5 d=10 | DK(г) 18х1,5 (45) d=10 | DK(г) 18х1,5 (90) d=10 |
| 10(3/8) | 20x1,5 | DK(ш) 20х1,5 d=10 | DK(г) 20х1,5 d=10 | DK(г) 20х1,5 (45) d=10 | DK(г) 20х1,5 (90) d=10 |
| 10(3/8) | 22x1,5 | DK(ш) 22х1,5 d=10 | DK(г) 22х1,5 d=10 | DK(г) 22х1,5 (45) d=10 | DK(г) 22х1,5 (90) d=10 |
| 12(1/2) | 20x1,5 | DK(ш) 20х1,5 d=10 | DK(г) 20х1,5 d=10 | DK(г) 20х1,5 (45) d=10 | DK(г) 20х1,5 (90) d=10 |
| 12(1/2) | 22x1,5 | DK(ш) 22х1,5 d=12 | DK(г) 22х1,5 d=12 | DK(г) 22х1,5 (45) d=12 | DK(г) 22х1,5 (90) d=12 |
| 12(1/2) | 24x1,5 | DK(ш) 24х1,5 d=12 | DK(г) 24х1,5 d=12 | DK(г) 24х1,5 (45) d=12 | DK(г) 24х1,5 (90) d=12 |
| 16 (5/8) | 27x1,5 | DK(ш) 27х1,5 d=16 | DK(г) 27х1,5 d=16 | DK(г) 27х1,5 (45) d=16 | DK(г) 27х1,5 (90) d=16 |
| 16 (5/8) | 27x2,0 | DK(ш) 27х2 d=16 | DK(г) 27х2 d=16 | DK(г) 27х2 (45) d=16 | DK(г) 27х2 (90) d=16 |
| 20(3/4) | 30x1,5 | DK(ш) 30х1,5 d=20 | DK(г) 30х1,5 d=20 | DK(г) 30х1,5 (45) d=20 | DK(г) 30х1,5 (90) d=20 |
| 20(3/4) | 30x2,0 | DK(ш) 30х2 d=20 | DK(г) 30х2 d=20 | DK(г) 30х2 (45) d=20 | DK(г) 30х2 (90) d=20 |
| 20(3/4) | 33x1,5 | DK(ш) 33х1,5 d=20 | DK(г) 33х1,5 d=20 | DK(г) 33х1,5 (45) d=20 | DK(г) 33х1,5 (90) d=20 |
| 20(3/4) | 33x2 | DK(ш) 33х2 d=20 | DK(г) 33х2 d=20 | DK(г) 33х2 (45) d=20 | DK(г) 33х2 (90) d=20 |
| 20(3/4) | 36x1,5 | DK(ш) 36х1,5 d=25 | DK(г) 36х1,5 d=25 | DK(г) 36х1,5 (45) d=25 | DK(г) 36х1,5 (90) d=25 |
| 20(3/4) | 36x2,0 | DK(ш) 36х2 d=25 | DK(г) 36х2 d=25 | DK(г) 36х2 (45) d=25 | DK(г) 36х2 (90) d=25 |
| 25(1) | 39x1,5 | DK(ш) 39х1,5 d=25 | DK(г) 39х1,5 d=25 | DK(г) 39х1,5 (45) d=25 | DK(г) 39х1,5 (90) d=25 |
| 25(1) | 39x2,0 | DK(ш) 39х2 d=25 | DK(г) 39х2 d=25 | DK(г) 39х2 (45) d=25 | DK(г) 39х2 (90) d=25 |
| 25(1) | 42x2,0 | DK(ш) 42х2 d=25 | DK(г) 42х2 d=25 | DK(г) 42х2 (45) d=25 | DK(г) 42х2 (90) d=25 |
| 32(11/4) | 52x2,0 | DK(ш) 52х2 d=32 | DK(г) 52х2 d=32 | DK(г) 52х2 (45) d=32 | DK(г) 52х2 (90) d=32 |
