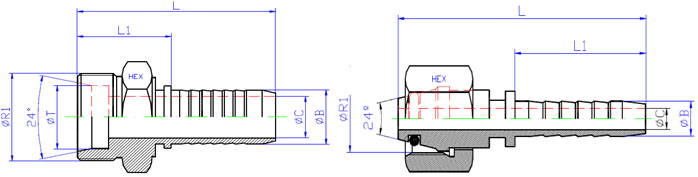

Фитинг DKO (немецкий стандарт по DIN 3865) имеет метрическую цилиндрическую резьбу от 12х1,5 до 52х2 отвечающею требованиям DIN 2353 или DIN EN ISO 8434-1 с углом сопряжения 24°. Уплотнение по конусу резиновым уплотнительным кольцом круглого сечения. Исполняются в трёх вариантах угла изгиба - прямой 0°, угловой 45°, угловой 90°
|
|||||
|
Внутренний диаметр рукава мм. (дюйм) ØB |
Размер резьбы фитинга (мм.) ØR1 (начальный диаметр конуса ØT мм.) |
Наименование для заказа | |||
 |
 |
 |
 |
||
| 6 (1/4) | 12x1,5 (6) | DKOL(ш)12х1,5 6 d=6 | DKOL(г)12х1,5 6 d=6 | DKOL(г)12х1,5 6 (45) d=6 | DKOL(г)12х1,5 6 (90) d=6 |
| 6 (1/4) | 14x1,5 (6) | DKOS(ш)14х1,5 6 d=6 | DKOS(г)14х1,5 6 d=6 | DKOS(г)14х1,5 6 (45) d=6 | DKOS(г)14х1,5 6 (90) d=6 |
| 6 (1/4) | 14x1,5 (8) | DKOL(ш)14х1,5 8 d=6 | DKOL(г)14х1,5 8 d=6 | DKOL(г)14х1,5 8 (45) d=6 | DKOL(г)14х1,5 8 (90) d=6 |
| 6 (1/4) | 16x1,5 (8) | DKOS(ш) 16х1,5 8 d=6 | DKOS(г) 16х1,5 8 d=6 | DKOS(г) 16х1,5 8 (45) d=6 | DKOS(г) 16х1,5 8 (90) d=6 |
| 6 (1/4) | 16x1,5 (10) | DKOL(ш) 16х1,5 10 d=6 | DKOL(г) 16х1,5 10 d=6 | DKOL(г) 16х1,5 10 (45) d=6 | DKOL(г) 16х1,5 10 (90) d=6 |
| 6 (1/4) | 18x1,5 (10) | DKOS(ш) 18х1,5 10 d=6 | DKOS(г) 18х1,5 10 d=6 | DKOS(г) 18х1,5 10 (45) d=6 | DKOS(г) 18х1,5 10 (90) d=6 |
| 6 (1/4) | 18x1,5 (12) | DKOL(ш) 18х1,5 12 d=6 | DKOL(г) 18х1,5 12 d=6 | DKOL(г) 18х1,5 12 (45) d=6 | DKOL(г) 18х1,5 12 (90) d=6 |
| 8(5/16) | 16x1,5 (10) | DKOL(ш) 16х1,5 10 d=8 | DKOL(г) 16х1,5 10 d=8 | DKOL(г) 16х1,5 10 (45) d=8 | DKOL(г) 16х1,5 10 (90) d=8 |
| 8(5/16) | 18x1,5 (10) | DKOS(ш) 18х1,5 10 d=8 | DKOS(г) 18х1,5 10 d=8 | DKOS(г) 18х1,5 10 (45) d=8 | DKOS(г) 18х1,5 10 (90) d=8 |
| 8(5/16) | 18x1,5 (12) | DKOL(ш) 18х1,5 12 d=8 | DKOL(г) 18х1,5 12 d=8 | DKOL(г) 18х1,5 12 (45) d=8 | DKOL(г) 18х1,5 12 (90) d=8 |
| 8(5/16) | 20x1,5 (12) | DKOS(ш) 20х1,5 12 d=8 | DKOS(г) 20х1,5 12 d=8 | DKOS(г) 20х1,5 12 (45) d=8 | DKOS(г) 20х1,5 12 (90) d=8 |
| 10(3/8) | 16x1,5 (10) | DKOL(ш) 16х1,5 10 d=10 | DKOL(г) 16х1,5 10 d=10 | DKOL(г) 16х1,5 10 (45) d=10 | DKOL(г) 16х1,5 10 (90) d=10 |
| 10(3/8) | 18x1,5 (10) | DKOS(ш) 18х1,5 10 d=10 | DKOS(г) 18х1,5 10 d=10 | DKOS(г) 18х1,5 10 (45) d=10 | DKOS(г) 18х1,5 10 (90) d=10 |
| 10(3/8) | 18x1,5 (12) | DKOL(ш) 18х1,5 12 d=10 | DKOL(г) 18х1,5 12 d=10 | DKOL(г) 18х1,5 12 (45) d=10 | DKOL(г) 18х1,5 12 (90) d=10 |
| 10(3/8) | 20x1,5 (12) | DKOS(ш) 20х1,5 12 d=10 | DKOS(г) 20х1,5 12 d=10 | DKOS(г) 20х1,5 12 (45) d=10 | DKOS(г) 20х1,5 12 (90) d=10 |
| 10(3/8) | 22x1,5 (14) | DKOS(ш) 22х1,5 14 d=10 | DKOS(г) 22х1,5 14 d=10 | DKOS(г) 22х1,5 14 (45) d=10 | DKOS(г) 22х1,5 14 (90) d=10 |
| 10(3/8) | 22x1,5 (15) | DKOL(ш) 22х1,5 15 d=10 | DKOL(г) 22х1,5 15 d=10 | DKOL(г) 22х1,5 15(45)d=10 | DKOL(г) 22х1,5 15 (90) d=10 |
| 12(1/2) | 22x1,5 (15) | DKOL(ш) 22х1,5 15 d=12 | DKOL(г) 22х1,5 15 d=12 | DKOL(г) 22х1,5 15 (45) d=12 | DKOL(г) 22х1,5 15 (90) d=12 |
| 12(1/2) | 24x1,5 (16) | DKOS(ш) 24х1,5 16 d=12 | DKOS(г) 24х1,5 16 d=12 | DKOS(г) 24х1,5 16 (45) d=12 | DKOS(г) 24х1,5 16 (90) d=12 |
| 16 (5/8) | 26x1,5 (18) | DKOL(ш) 26х1,5 18 d=16 | DKOL(г) 26х1,5 18 d=16 | DKOL(г) 26х1,5 18 (45) d=16 | DKOL(г) 26х1,5 18 (90) d=16 |
| 16 (5/8) | 30x2,0 (20) | DKOS(ш) 30х2 20 d=16 | DKOS(г) 30х2 20 d=16 | DKOS(г) 30х2 20 (45) d=16 | DKOS(г) 30х2 20 (90) d=16 |
| 20(3/4) | 30x2,0 (20) | DKOS(ш) 30х2 20 d=20 | DKOS(г) 30х2 20 d=20 | DKOS(г) 30х2 20 (45) d=20 | DKOS(г) 30х2 20 (90) d=20 |
| 20(3/4) | 30x2,0 (22) | DKOL(ш) 30х2 22 d=20 | DKOL(г) 30х2 22 d=20 | DKOL(г) 30х2 22 (45) d=20 | DKOL(г) 30х2 22 (90) d=20 |
| 20(3/4) | 36x2,0 (25) | DKOS(ш) 36х2 25 d=20 | DKOS(г) 36х2 25 d=20 | DKOS(г) 36х2 25 (45) d=20 | DKOS(г) 36х2 25 (90) d=20 |
| 25(1) | 36x2,0 (25) | DKOS(ш) 36х2 25 d=25 | DKOS(г) 36х2 25 d=25 | DKOS(г) 36х2 25 (45) d=25 | DKOS(г) 36х2 25 (90) d=25 |
| 25(1) | 36x2,0 (28) | DKOL(ш) 36х2 28 d=25 | DKOL(г) 36х2 28 d=25 | DKOL(г) 36х2 28 (45) d=25 | DKOL(г) 36х2 28 (90) d=25 |
| 25(1) | 42x2,0 (30) | DKOS(ш) 42х2 30 d=25 | DKOS(г) 42х2 30 d=25 | DKOS(г) 42х2 30 (45) d=25 | DKOS(г) 42х2 30 (90) d=25 |
| 32(11/4) | 45x2,0 (35) | DKOL(ш) 45х2 35 d=32 | DKOL(г) 45х2 35 d=32 | DKOL(г) 45х2 35 (45) d=32 | DKOL(г) 45х2 35 (90) d=32 |
| 32(11/4) | 52x2,0 (38) | DKOS(ш) 52х2 38 d=32 | DKOS(г) 52х2 38 d=32 | DKOS(г) 52х2 38 (45) d=32 | DKOS(г) 52х2 38 (90) d=32 |
| 38(11/2) | 52x2,0 (42) | DKOL(ш) 52х2 42 d=38 | DKOL(г) 52х2 42 d=38 | DKOL(г) 52х2 42 (45) d=38 | DKOL(г) 52х2 42 (90) d=38 |
