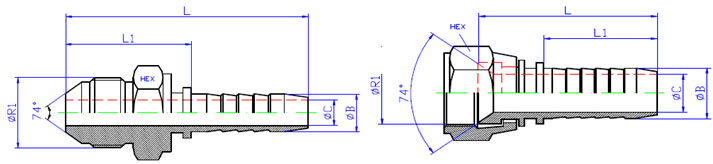

Фитинг JIC (американский стандарт) имеет дюймовую цилиндрическую резьбу от 7/16" до 21/2" отвечающею требованиям SAE J514 или ISO 8434-2. с углом сопряжения 74°, Применяется на РВД диаметром от 6 мм (1/4") до 50 мм.(2") Исполняются в трёх вариантах угла изгиба - прямой 0°, угловой 45°, угловой 90°.
|
|||||
|
Внутренний диаметр рукава мм. (дюйм) ØB |
Размер резьбы фитинга (дюйм) ØR1 |
Наименование для заказа | |||
 |
 |
 |
 |
||
| 6 (1/4) | 7/16-20 | JIC(ш)7/16-20 d=6 | JIC(г)7/16-20 d=6 | JIC(г)7/16-20 (45) d=6 | JIC(г)7/16-20 (90) d=6 |
| 6 (1/4) | 1/2-20 | JIC(ш)1/2-20 d=6 | JIC(г)1/2-20 d=6 | JIC(г)1/2-20 (45) d=6 | JIC(г)1/2-20 (90) d=6 |
| 6 (1/4) | 9/16-18 | JIC(ш)9/16-18 d=6 | JIC(г)9/16-18 d=6 | JIC(г)9/16-18 (45) d=6 | JIC(г)9/16-18 (90) d=6 |
| 8(5/16) | 1/2-20 |
JIC(ш)1/2-20 d=8 |
JIC(г)1/2-20 d=8 |
JIC(г)1/2-20 (45) d=8 |
JIC(г)1/2-20 (90) d=8 |
| 8(5/16) | 9/16-18 |
JIC(ш)9/16-18 d=8 |
JIC(г)9/16-18 d=8 |
JIC(г)9/16-18 (45) d=8 |
JIC(г)9/16-18 (90) d=8 |
| 8(5/16) | 5/8-18 |
JIC(ш) 5/8-18 d=8 |
JIC(г) 5/8-18 d=8 |
JIC(г) 5/8-18 (45) d=8 |
JIC(г)5/8-18 (90) d=8 |
| 8(5/16) | 3/4-16 |
JIC(ш)3/4-16 d=8 |
JIC(г)3/4-16 d=8 |
JIC(г)3/4-16 (45) d=8 |
JIC(г)3/4-16 (90) d=8 |
| 10(3/8) |
9/16-18 |
JIC(ш)9/16-18 d=10 |
JIC(г)9/16-18 d=10 |
JIC(г)9/16-18 (45) d=10 |
JIC(г)9/16-18 (90) d=10 |
| 10(3/8) |
5/8-18 |
JIC(ш) 5/8-18 d=10 |
JIC(г) 5/8-18 d=10 |
JIC(г) 5/8-18 (45) d=10 |
JIC(г)5/8-18 (90) d=10 |
| 10(3/8) |
3/4-16 |
JIC(ш)3/4-16 d=10 |
JIC(г)3/4-16 d=10 |
JIC(г)3/4-16 (45) d=10 |
JIC(г)3/4-16 (90) d=10 |
| 10(3/8) |
7/8-14 |
JIC(ш)7/8-14 d=10 |
JIC(г)7/8-14 d=10 |
JIC(г)7/8-14 (45) d=10 |
JIC(г)7/8-14 (90) d=10 |
| 12(1/2) |
3/4-16 | JIC(ш)3/4-16 d=12 |
JIC(г)3/4-16 d=12 |
JIC(г)3/4-16 (45) d=12 |
JIC(г)3/4-16 (90) d=12 |
| 12(1/2) |
7/8-14 |
JIC(ш)7/8-14 d=12 |
JIC(г)7/8-14 d=12 |
JIC(г)7/8-14 (45) d=12 |
JIC(г)7/8-14 (90) d=12 |
| 12(1/2) |
1.1/16-12 |
JIC(ш)1.1/16-12 d=12 |
JIC(г)1.1/16-12 d=12 |
JIC(г)1.1/16-12 (45) d=12 |
JIC(г)1.1/16-12 (90) d=12 |
| 16 (5/8) |
7/8-14 |
JIC(ш)7/8-14 d=16 |
JIC(г)7/8-14 d=16 |
JIC(г)7/8-14 (45) d=16 |
JIC(г)7/8-14 (90) d=16 |
| 16 (5/8) |
1.1/16-12 |
JIC(ш)1.1/16-12 d=16 |
JIC(г)1.1/16-12 d=16 |
JIC(г)1.1/16-12 (45) d=16 |
JIC(г)1.1/16-12 (90) d=16 |
| 20(3/4) |
7/8-14 |
JIC(ш)7/8-14 d=20 |
JIC(г)7/8-14 d=20 |
JIC(г)7/8-14 (45) d=20 |
JIC(г)7/8-14 (90) d=20 |
| 20(3/4) |
1.1/16-12 |
JIC(ш)1.1/16-12 d=20 |
JIC(г)1.1/16-12 d=20 |
JIC(г)1.1/16-12 (45) d=20 |
JIC(г)1.1/16-12 (90) d=20 |
| 20(3/4) |
1.3/16-12 |
JIC(ш)1.3/16-12 d=20 |
JIC(г)1.3/16-12 d=20 |
JIC(г)1.3/16-12 (45) d=20 |
JIC(г)1.3/16-12 (90) d=20 |
| 20(3/4) |
1.5/16-12 |
JIC(ш)1.5/16-12 d=20 |
JIC(г)1.5/16-12 d=20 |
JIC(г)1.5/16-12 (45) d=20 |
JIC(г)1.5/16-12 (90) d=20 |
| 25(1) |
1.1/16-12 |
JIC(ш)1.1/16-12 d=25 |
JIC(г)1.1/16-12 d=25 |
JIC(г)1.1/16-12 (45) d=25 |
JIC(г)1.1/16-12 (90) d=25 |
| 25(1) |
1.5/16-12 |
JIC(ш)1.5/16-12 d=25 |
JIC(г)1.5/16-12 d=25 |
JIC(г)1.5/16-12 (45) d=25 |
JIC(г)1.5/16-12 (90) d=25 |
| 25(1) |
1.5/8-12 |
JIC(ш)1.5/8-12 d=25 |
JIC(г)1.5/8-12 d=25 |
JIC(г)1.5/8-12 (45) d=25 |
JIC(г)1.5/8-12 (90) d=25 |
| 32(11/4) |
1.5/8-12 |
JIC(ш)1.5/8-12 d=32 |
JIC(г)1.5/8-12 d=32 |
JIC(г)1.5/8-12 (45) d=32 |
JIC(г)1.5/8-12 (90) d=32 |
| 32(11/4) |
1.7/8-12 |
JIC(ш)1.7/8-12 d=32 |
JIC(г)1.7/8-12 d=32 |
JIC(г)1.7/8-12 (45) d=32 |
JIC(г)1.7/8-12 (90) d=32 |
| 38(11/2) |
1.7/8-12 |
JIC(ш)1.7/8-12 d=38 |
JIC(г)1.7/8-12 d=38 |
JIC(г)1.7/8-12 (45) d=38 |
JIC(г)1.7/8-12 (90) d=38 |
| 50(2) |
2.1/2-20 |
JIC(ш)2.1/2-20 d=50 |
JIC(г)2.1/2-20 d=50 |
JIC(г)2.1/2-20 (45) d=50 |
JIC(г)2.1/2-20 (90) d=50 |
