Полную информацию Вы можете найти в разделе каталоги.
Корпуса зажимов для трубных креплений стандартной серии изготавливаются из полипропилена (ПП), полиамида (ПА), алюминия (АЛ) для труб с внешним диаметром от 6 до 102 мм. для метрических размеров, и от 1 / 8 "до 3.1 / 2" за газ дюймов, с 1 / 4 "до 4" для дюймовых размеров, в алюминиевом исполнении для труб с наружным диаметром от 6 до 50,8 мм., с 1 / 4 "до 2" для дюймовых размеров.
Трубных креплений стандартной серии применяются для магистралей max. давлением до 200 бар.
Металлические детали изготавливаются из стали St-37 поверхность металла покрыта фосфатом или хром-никелем. По запросу могут быть изготовлены из нержавеющей стали марки 1.4301 1.4401).

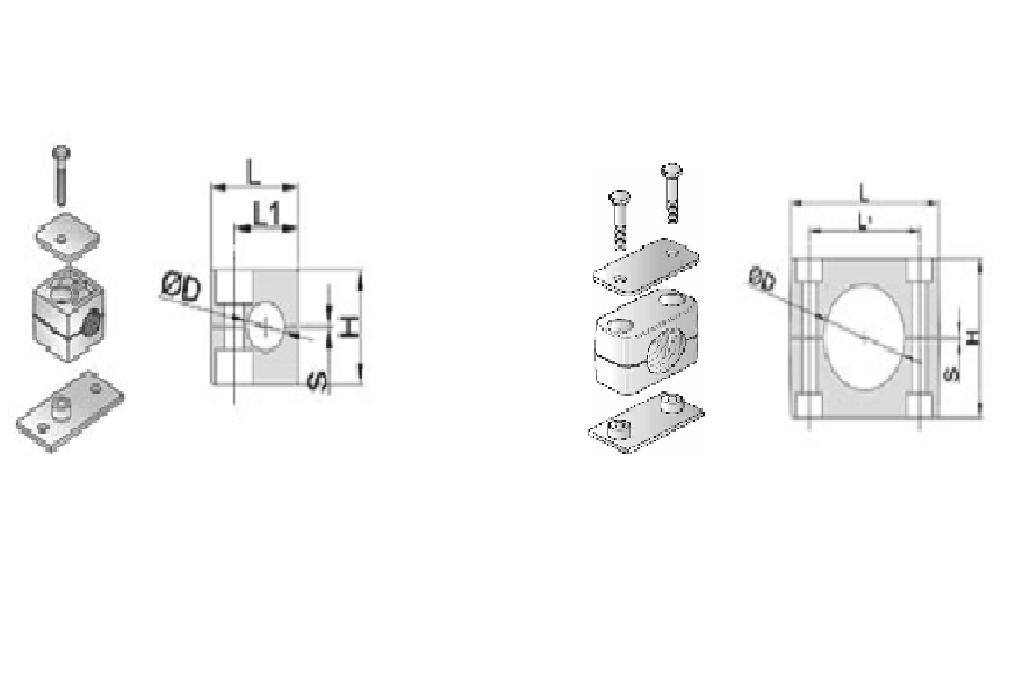

C1 C2-C6
|
Серия |
Номер серии | Диаметр под трубу D мм | Ширина L мм | Выоста H мм | Растояние по центрам |
|
C1 |
C106 | 6 | 28 | 28 | - |
| C108 | 8 | 28 | 28 | - | |
| C110 | 10 | 28 | 28 | - | |
| C112 | 12 | 28 | 28 | - | |
| C114 | 14 | 28 | 28 | - | |
|
C2 |
C206 | 6 | 37 | 28 | 20 |
| C208 | 8 | 37 | 28 | 20 | |
| C210 | 10 | 37 | 28 | 20 | |
| C212 | 12 | 37 | 28 | 20 | |
|
C3 |
C314 | 14 | 43 | 33 | 26 |
| C315 | 15 | 43 | 33 | 26 | |
| C316 | 16 | 43 | 33 | 26 | |
| C318 | 18 | 43 | 33 | 26 | |
| C4 | C420 | 20 | 50 | 36 | 33 |
| C422 | 22 | 50 | 36 | 33 | |
| C423 | 23 | 50 | 36 | 33 | |
| C425 | 25 | 50 | 36 | 33 | |
| C5 | C528 | 28 | 57 | 44 | 40 |
| C530 | 30 | 57 | 44 | 40 | |
| C532 | 32 | 57 | 44 | 40 | |
| C6 | C635 | 35 | 70 | 57 | 52 |
| C638 | 38 | 70 | 57 | 52 | |
| C640 | 40 | 70 | 57 | 52 | |
| C642 | 42 | 70 | 57 | 52 | |
| C645 | 45 | 70 | 57 | 52 |
